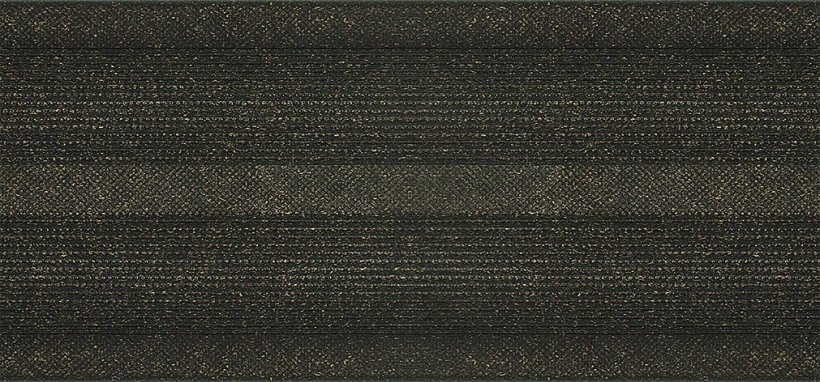

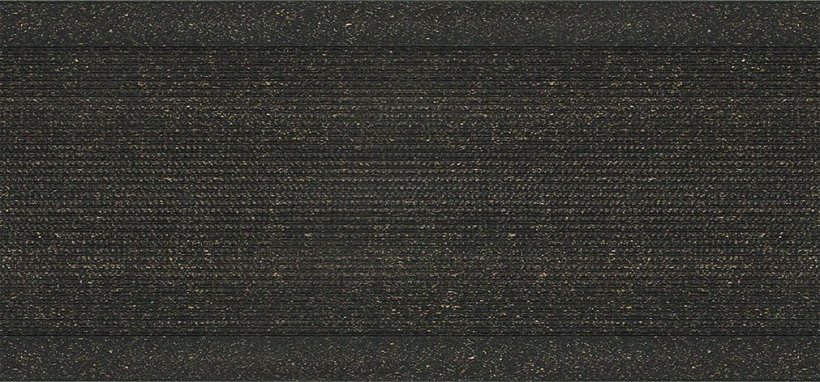

Ecodeck Santa Luzia 2,40m x 125mm x 25mm (barra) - Imbuia

1. Materiais e ferramentas
 Metro ou trena;
 Medidor de nível;
 Serra de meia esquadria, elétrica ou manual;
 Furadeira de impacto
 Broca de 8 mm para piso
 Broca de 6 mm para madeira
 Parafuso (6,0 X 80) mm (indicado de inox);
 Parafuso (3,5 x 40) mm (indicado de inox);
 Martelo;
 Martelo de borracha;
 Lápis.

2. Antes de instalar

Armazene as réguas em local plano e liso, ao abrigo do sol. Recomenda-se a colocação do material no local de montagem 24 horas antes para que o mesmo venha a se adaptar as condições climáticas. Verifique TODO o material antes de instalar. Caso algum componente esteja não conforme nos comunique. Não aceitamos reclamações por material não conforme após a instalação.

A montagem não deve ser feita em temperaturas abaixo de 0°C, pois, nestas condições existe a possibilidade de geração de trincas na montagem.

3. Procedimentos de instalação

A opção por painéis/módulos acabam por gerar uma quantidade menor de recortes e conseqüentemente desperdícios de material. Utilizando-se submúltiplos do comprimento das barras, cria-se maior facilidade na instalação do Ecodeck.
Para um acabamento de melhor qualidade, devem-se seguir os passos descritos abaixo.

1º) Preparação da superfície:
Realize a limpeza de todo o tipo de entulho e/ou sujeira onde será instalado o Ecodeck. A superfície deverá ser plana, estável e perfeitamente firme. O piso onde será feita a instalação do Ecodeck deverá possuir uma inclinação mínima de 3 mm por metro, para garantir o escoamento da água.

2º) Instalação do Barrote

2.1 – Instalação em piso
Efetue as medições e posteriormente as marcações no piso onde serão fixados os barrotes. Os furos no chão para a fixação dos barrotes deve ser feito com broca de 8 mm (Figura 1 e

2). O espaçamento entre os furos no chão para a fixação de cada barrote deve ser de no máximo de 25 cm (Figura 3). Os barrotes devem ser fixados com parafuso (6 x 80)mm (Figura 4). A distância máxima entre barrotes é de 30 cm. Os barrotes devem ser furados com uma broca de 6 mm. É necessário instalar um barrote em cada extremidade das barras do Ecodeck (Figura 9). O barrote deve estar sempre totalmente apoiado ao longo de seu comprimento.
Obs1.: Para uma fixação de qualidade do Ecodeck é necessário a colocação dos barrotes.

2.2 – Instalação em local suspenso.
O Ecodeck (barra) e barrote não são produtos estruturais. A estrutura para o suporte do peso do Ecodeck bem como as solicitações mecânicas são de responsabilidade do cliente.
As distâncias para a fixação dos barrotes devem ser as mesmas indicadas no item 2.1.

3º) Instalação do Ecodeck

As barras do Ecodeck que ficam nas extremidades do deck, devem ser parafusadas no lado ao qual a mesma ficará sem o apoio do grampo de fixação. Esta barra geralmente fica encostada em paredes ou na borda do deck (Figura 5).
Para a instalação do Ecodeck, deve-se utilizar o grampo de fixação, que será parafusado no barrote, já instalado. Este parafuso é de 3,5 mm. O grampo tem a função de fixar o Ecodeck e limitar o espaçamento entre as barras. Este grampo é encaixado no friso lateral da barra. Após a colocação da primeira barra, o grampo deve ser encaixado e pré-fixado com o parafuso ao longo de toda a barra (Figura 6). Em seguida, deve-se fazer o encaixe da próxima barra a ser instalada (Figura 7). Isto realizado faz-se o aperto final do parafuso do grampo (Figura 8).
Obs.: É indicado serra de meia esquadria para o corte das barras do deck e do barrote.
MMááxx 3300 ccmm
25 cm

4º) Distância entre as pontas das barras do Ecodeck.

Como regra geral para cada metro de barra e variação de 10°C haverá uma dilatação ou contração de 0,5 mm. No momento da montagem do Ecodeck, avaliar a temperatura no momento da instalação é de grande valia. O espaço mínimo entre as pontas das barras deve ser de 5 mm.

5º) Arremate lateral

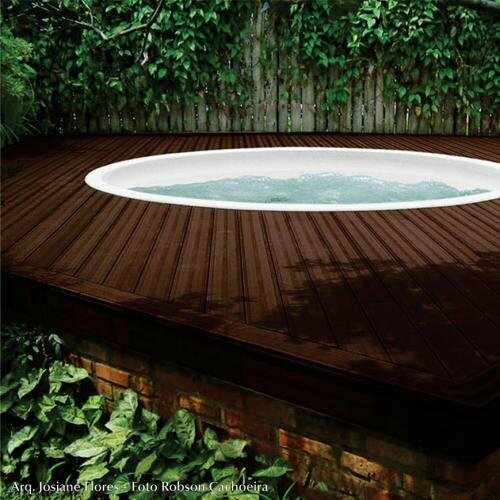

Utilizando-se de modo criativo, as barras do Ecodeck podem realizar os arremates. Alguns exemplos de arremates/acabamentos podem ser observados nas fotos abaixo.

Dica;

Colocando-se um barrote de no máximo 8 cm de comprimento no final da barra (Figura 12), tem-se um apoio para parafusar uma barra do Ecodeck como arremate lateral (Figura 13).
O barrote (8 cm máx) deve ser parafusado na barra do Ecodeck antes que a mesma seja fixada no deck propriamente dito (Figura 14). O espaçamento entre as barras é de no mínimo 5 mm. Isto deve ser respeitado devido à dilatação (Figura 15).
